Static Routing Cisco

Assalamualaikum Wr.Wb

A. Pengertian

Static routing adalah bentuk metode setting router yang menggunakan konfigurasi secara manual, metode ini banyak di gunakan dan dikonfigurasikan secara manual oleh admin jaringan dengan menambahkan entri ke dalam tabel routing, tidak seperti dynamic routing rute static tetap dan tidak berubah saat jaringan mengalami perubahan berulang ulang. Static Routing dan dynamic routing tidak bisa berjalan secara ekslusif. Kedua metode ini biasanya digunakan pada router untuk memaksimalkan efisiensi routing untuk bertujuan membackup informasi konfigurasi. Routing statis juga dapat digunakan dalam jaringan yang menyambung.

B. Latar Belakang

Memilih jalur yang terbaik dari routing table dan menghubungkan dua network atau lebih sehingga dapat berkomunikasi.

C. Alat Dan Bahan

1.laptop

2.cisco

D. Waktu Pelaksanaan

 20 menit

E. Tahap Pelaksanaan

1. pertama buatlah topologi seperti di bawah ini .

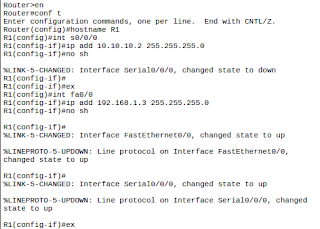

2. kita langsung saja , masuk ke router 1 pilih cli . lakukan konfigurasi seperti di bawah ini .

Router>en
Router#conf t
Router(config)#hostname R1
R1(config)#int s0/0/0
R1(config-if)#ip add 10.10.10.2 255.255.255.0
R1(config-if)#no sh
R1(config-if)#ex
R1(config)#int fa0/0
R1(config-if)#ip add 192.168.1.3 255.255.255.0
R1(config-if)#no sh
R1(config-if)#ex
R1(config)#

3. kita konfigurasi juga router 2 .

Router>en

Router#conf t

Router(config)hostname R2

R2(config)#int s0/0/1

R2(config-if)#ip add 11.11.11.2 255.255.255.0

R2(config-if)#no sh

R2(config-if)#ex

R2(config)#int fa0/0

R2(config-if)#ip add 192.168.2.3 255.255.255.0

R2(config-if)#no sh

R2(config-if)#ex

R2(config)#

4. lakukan hal yang sama pada Router 3 dan 4

Router>en
Router#conf t
Router(config)#hostname R3
R3(config)#int s0/1/0
R3(config-if)#ip add 12.12.12.2 255.255.255.0
R3(config-if)#no sh
R3(config-if)#ex
R3(config)#int fa0/0
R3(config-if)#ip add 192.168.3.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#ex
R3(config)#



Router>en

Router#conf t

Router(config)#hostname R4

R4(config)#int s0/0/0

R4(config-if)#ip add 10.10.10.1 255.255.255.0

R4(config-if)#no sh

R4(config-if)#ex

R4(config)#int s0/0/1

R4(config-if)#iR4(config-if)#p add 11.11.11.1 255.255.255.0

R4(config-if)#no sh

R4(config-if)#ex

R4(config)#

R4(config)#int s0/1/0

R4(config-if)#ip add 12.12.12.1 255.255.255.0

R4(config-if)#no sh

R4(config-if)#ex

R4(config)#int fa0/0

R4(config-if)#ip add 172.16.1.1 255.255.255.0

R4(config-if)#no sh

R4(config-if)#ex

R4(config)#

6. sekarang masukkan konfigurasi ip route pada router 1,2,3,4

 R1(config)#ip route 11.11.11.0 255.255.255.0 10.10.10.1

 R1(config)#ip route 192.168.2.0 255.255.255.0 10.10.10.1

 R1(config)#ip route 12.12.12.0 255.255.255.0 10.10.10.1

 R1(config)#ip route 192.168.3.0 255.255.255.0 10.10.10.1

 R1(config)#ip route 172.16.1.0 255.255.255.0 10.10.10.1

 R1(config)#end

R2(config)#ip route 10.10.10.0 255.255.255.0 11.11.11.1
R2(config)#ip route 192.168.1.0 255.255.255.0 11.11.11.1
R2(config)#ip route 12.12.12.0 255.255.255.0 11.11.11.1
R2(config)#ip route 192.168.3.0 255.255.255.0 11.11.11.1
R2(config)#ip route 172.16.1.0 255.255.255.0 11.11.11.1
R2(config)#end

R3(config)#ip route 10.10.10.0 255.255.255.0 12.12.12.1
R3(config)#ip route 192.168.1.0 255.255.255.0 12.12.12.1
R3(config)#ip route 11.11.11.0 255.255.255.0 12.12.12.1
R3(config)#ip route 192.168.2.0 255.255.255.0 12.12.12.1
R3(config)#ip route 172.16.1.0 255.255.255.0 12.12.12.1
R3(config)#end

R4(config)#ip route 192.168.1.0 255.255.255.0 10.10.10.2
R4(config)#ip route 192.168.2.0 255.255.255.0 11.11.11.2
R4(config)#ip route 192.168.3.0 255.255.255.0 12.12.12.2
R4(config)#end

7. sekaranng kita berikan ip kepada pc

8. berika juga pada pc server

9. langkah terahir lakukan test ping jika hasil nya reply maka berhasil.

F. Kesimpulan

konfigurasi ini mungkin bisa jadi untuk menambah wawasan tentang router dan bisa juga untuk mempelajari tentang router lebih dalam lagi . ini juga bisa digunakan agar kita lebih paham tentang konsep kerjanya.
